Dikey Milli OBM-V Otomatik Yaş Boya Sistemleri

Yayınlanma Tarihi 20/05/2024

Elsisan firması Proje Mühendisi Servethan Araz'ın Paint&Surface dergisi için ''Otomatik Yaş Boya Uygulama Makinesi OVM-V Serisi'' hakkında kaleme aldığı yazısının tamamına aşağıdaki adresi ziyaret ederek ulaşabilirsiniz:

https://www.turkchem.net/dikey-milli-obm-v-otomatik-yas-boya-sistemleri.html

Otomotiv, cam, beyaz eşya, havacılık, mobilya, inşaat, savunma sanayi gibi birçok sektörde küçük ebatlı ve üretim sayısı çok fazla olan metal, plastik veya cam ürünlerin; gerek korozyon gerekse estetik amaçlı yaş boya ile kaplanması için dikey milli OBM-V otomatik yaş boya makinaları kullanılabilir.

Ayrıca kauçuk ile metalin bağlanmasını sağlayan Chemosil, Chemlok, Megum ürün isimleriyle bilinen yapıştırıcı uygulaması içinde dikey milli OBM-V otomatik yaş boya makinaları çok uygun yapıdadır. Dikey milli OBM-V otomatik yaş boya makinalarının en büyük avantajı; kompakt yapısı sayesinde küçük alanlara kurulabilmekte, mil üzerine birden fazla parçanın takılması ile kapasite artışı sağlamakta böylece yatırım ve işletme maliyetlerini aşağıya çekmektedir.

Ayrıca tek noktadan yükleme ve boşaltma sayesinde kullanıcı dostudur. Ürünün şekline, yapısına, kapasitesine ve kalite beklentisine göre Elsisan’ın tecrübeli, konusunda uzman mühendis kadrosu tarafından değişik versiyonlarda dikey milli OBM-V otomatik yaş boya makinalarını tasarlanır ve imalatı gerçekleştirilir.

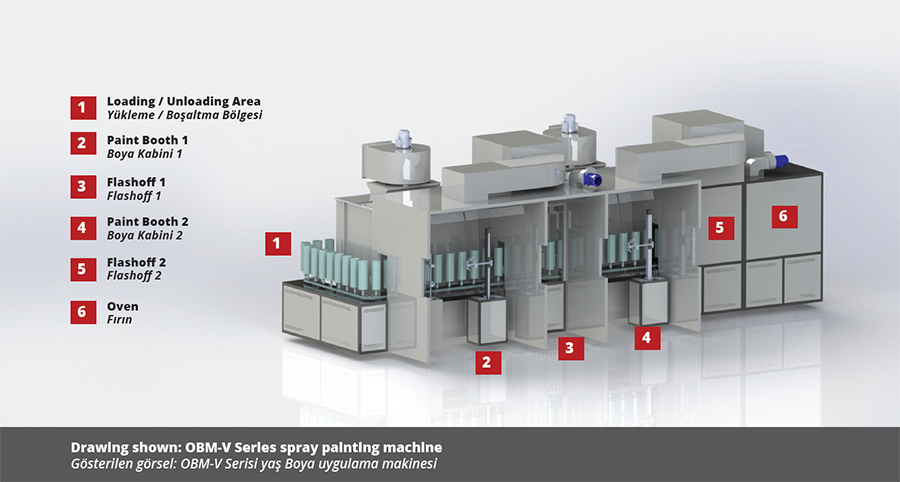

Prosese uygun olarak makinanın bölümleri en basit şekli ile ön işlem; bazı uygulamalar için ön ısıtma, iki veya daha fazla sayıda yaş boya kabini, flash off ve fırından oluşmaktadır. Ön işlem; deionizasyon, flamaj, plazma, su ile yıkama veya CO2 temizleme ile yapılabilir. Çalışma prensibi ise; boyanacak ürünler diskler üzerinde bulunan aparatlara takılır. Aparatlar konveyörün hareketi ile boya uygulamasının yapıldığı kabinine gelir. Aparat; kabininin önüne geldiğinde konveyör durur ve parça kendi etrafında dönmeye başlar. Böylece homojen bir uygulama sağlanır. Parça dönerken, dikey hareket eden robot ve robota takılı tabancalar sayesinde ayarlanan süre boyunca boya uygulaması yapılır.

Boyama süresi bittiğinde tabanca boya atmayı keser ve parça 1 adım hareket eder. Opsiyonel olarak OKM-V makinasında parçaların sadece iç yüzeylerini boyamak üzere iç boya tabancası da eklenebilmektedir.

automatic spray painting machine spindle type

Dikey milli OBM-V otomatik yaş boya makinalarında boya atımının yapıldığı kabinler kağıt filtreli yada su perdeli olarak üretilebilir. Kağıt filtreli kabinlerde parça üzerine yapışmayan overspray olarak adlandırılan boya partülleri kağıt filtrede yakalanır. Gelişen teknoloji ile birlikte boya tutma kapasitesi oldukça yüksek filtreler üretilmektedir.

Su perdeli kabinlerde ise overspray, su perdesinde yakalanır ve havuza indirilir, ancak havada uçuşan ve su perdesine temas etmeyen overspray, egzost fanı sayesinde su perdesinin arkasında bulunan sprey nozulları ve hava separatörlerine doğru hareket ettirilir. Su perdesinde yakalanamayan overspay, nozullarda ve seperatörlerde yakalanır.

Bu sayede bacadan boya partikülleri atılmamış, aynı zamanda kabin içerisinde temiz bir ortam sağlanmış olur, çalışan ve işyeri güvenliği bakımından da uygun ortam sağlanır. İş güvenliği için kabin içerisinde kullanılan tüm ürünlerin ATEX ürünler olması tavsiye edilir.

Boya uygulaması sonrası fırınlama konvansiyonel ya da kızılötesi infrared fırınlar ile yapılabilir. Konvansiyonel fırınlarda rezistans ya da gaz ile çalışan brülörlü ısıtma ünitesinde ısıtılan hava fırın içinde sirküle edilerek fırının istenilen sıcaklığa ulaşması sağlanır. İnfrared fırınlar, konveksiyonel fırınlara oranla yüksek verimliliği sayesinde parçaya ısı iletimini kolaylaştırmakta ve böylece fırın ebatlarının küçülmesini sağlamaktadırlar. Gazlı ve elektrikli infrared çeşitleri bulunmaktadır. Parça yapısına göre tasarım yapılarak istenilen prosese uygun bir fırın tasarımı oluşturulmaktadır.

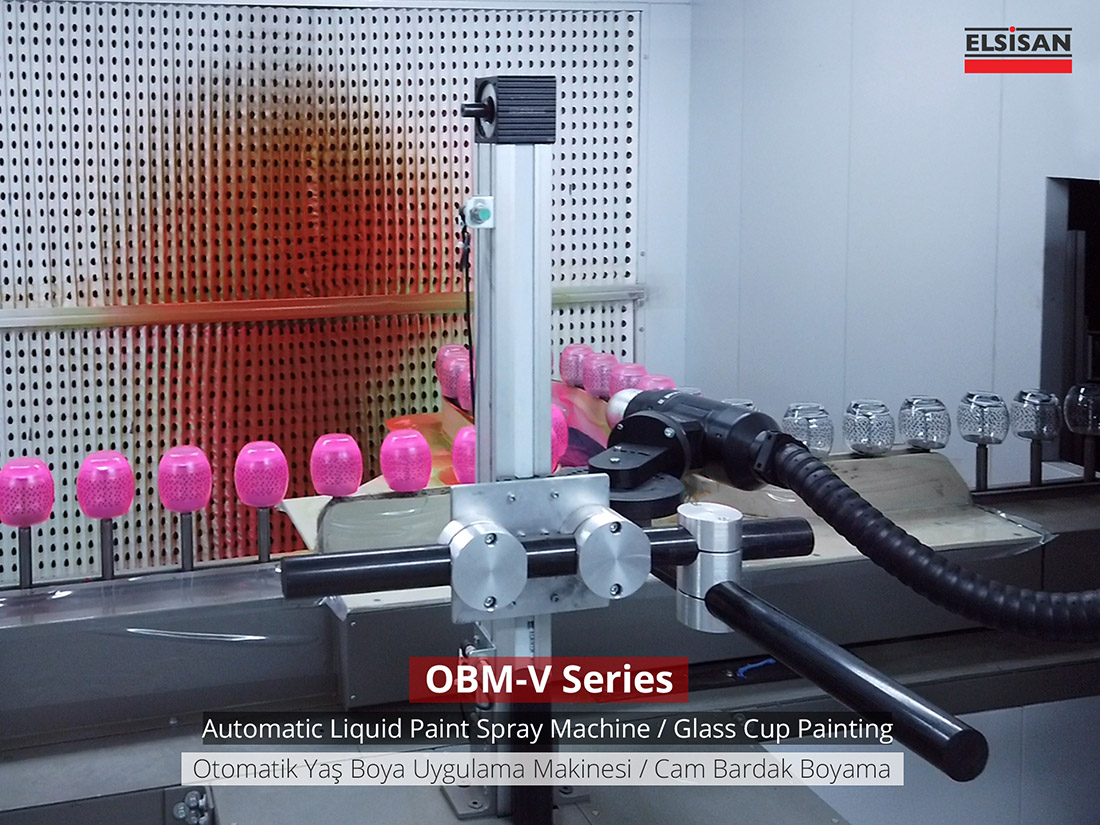

glass painting spray booth

Özellikle güneşe ve yağmura maruz kalan dış ortam parçalar için tercih edilen yüksek dayanımlı UV boyaların kurutulması için sisteme UV kurutma fırını ilave edilebilir. UV boyalar çizilmeye ve aşınmaya karşı dayanıklıdır, boya kolay kolay esnekliğini kaybetmez ve renk değiştirmez. Tesise ait elektrik panosu tamamen PLC kontrollüdür. Bu sayede tüm hareketli aksan kontrol edilmekle birlikte hava akışları, filtre kirlilikleri, nem değerleri sürekli kontrol edilmekte ve kayıt altına alınmaktadır. Makinada bulunan hareketli tüm elemanların hız ayarı yapılabilmektedir.

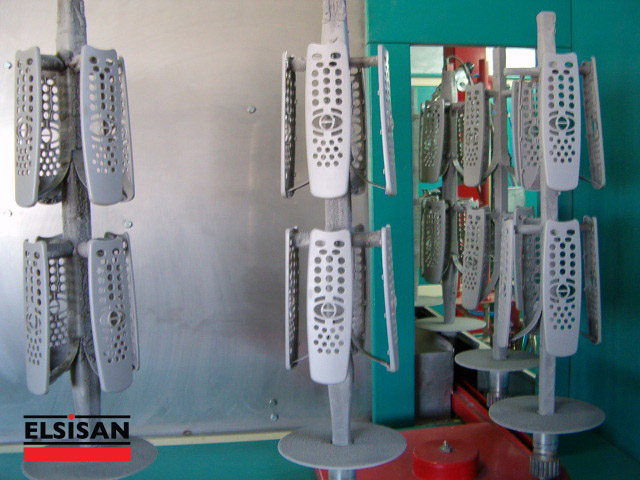

home appliences spray painting line

Örneğin parçanın ve konveyörün dönüş hızları ayarlanabilmektedir. Sistemde herhangi bir aksaklık olduğunda sistem durmakta, arıza sinyalleri vermekte ve operatör panel ekranında muhtemel arıza sebebi yazmaktadır. Her değişik parçaya göre farklı reçeteler hazırlanıp hafızaya kaydedilebilir, böylece zaman kayıpları ve hatalar önlenmiş olur. Elsisan olarak yaş boya çözümlerde Türkiye’de ve yurt dışında bir çok uygulama tecrübesine ve referansına sahibiz. Bu noktada müşterilimizin en doğru çözüme ve uzun yıllarca güvenebilecekleri bir makinaya sahip olmalarının ne kadar önemli olduğunu biliyoruz. Detaylı bilgi ve teklif talepleriniz için bize ulaşabilirsiniz.



OBM-V Serileri hakkında daha detaylı almak için ürün sayfasını aşağıdaki adresten ziyaret edebilirsiniz:

https://www.elsisan.com/tr/urunler/yas-boya/obm-v



Servethan Araz

Makine Mühendisi

Proje Departmanı

Elsisan A.Ş
